關于PID傳感器CF值介紹

 在工業領域很多危險隱患的根源是有害物質超標，而這些危險有害物質絕大部分都是VOC，在易燃易爆物料生產運輸管理、化工物料泄漏、熱交換流體、工業衛生、室內空氣質量、環境保護、密閉空間迚入、應急事故檢測中，對VOC 的檢測具有非常重要的作用。
    VOC 成分組成非常復雜，在工業現場往往也是各種不同氣體混合存在，無法像常規的電化學傳感器那樣針對每種揮發性有機氣體進行檢測，因此需要能對于揮發性有機化合物總量進行精確測定的儀器。

但是在一些特定工況，特定工藝中，需要對單一VOC氣體進行檢測，那么用儀表直接進行檢測可以嗎？答案顯然是錯誤的。對單一VOC氣體進行檢測，就要將儀表轉換成針對這種氣體進行檢測，就需要輸入校正系數，就是我們常說的CF值，否則數值就會(huì )失真。很多朋友都對PID光離子VOC檢測儀的校正系數(CF/RF值不是很理解,為何會(huì )有這個校正系數，今天通過圖片來講解一下校正系數是什么意思。相信看過的朋友就懂了）

工具/原料：智能型VOC檢測儀

方法/步驟：

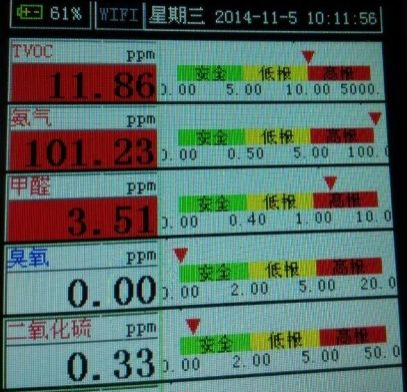

1、下圖是儀器通上101ppm的氨氣，請注意TVOC的濃度值。TVOC顯示11.86ppm。這和準確度有什么關系呢？請看第2張圖解答真相。

2、上圖的TVOC沒有設置CF校正系數值，也就是說是異丁烯值。那么如果我們利用PID光離子傳感器來檢測氨氣，輸入氨氣的CF校正系數8.5，那么VOC檢測氨氣時的PPM值等于11.86乘以氨氣的CF值8.5，其結果是100.81，和當前通的101ppm的氨氣值非常接近。而且該VOC采用的是5000ppm的PID傳感器，能達到這么高的準確度是非常需要技術實力的。下圖是我們PID傳感器內置的CF校正系數表。

第214行，顯示氨氣的校正系數為8.5.

3、通過這么一個案例,我們應該能理解不同的氣體在PID光離子上產生的反應是不同的。

比如101ppm的異丁烯, 反應出來是 101ppm,而101的氨氣, 反應出來的就不是101ppm了,而是圖上的 11.86ppm由于揮發性有機化合物種類繁多，使用PID 檢測儀測量VOC 時，除了進行總量（TVOC）以外，還可以測量某種特定的氣體，這時就需要使用校正系數(CF，或稱為響應系數)。它用在當以一種標準氣體（一般使用異丁烯）校正PID 后，通過CF 直接計算得到另一種氣體的濃度，這樣一次標定可以測定多種氣體。通常PID 使用異丁烯進行標定，原因是在PID 可檢測的VOC 中，傳感器對于異丁烯的響應靈敏度處于平均水平，比較容易獲得，在低濃度時無毒、不易燃。
    校正系數也代表了某種特點氣體測量的靈敏度，CF 值越低，該種氣體或蒸汽被PID 檢測的靈敏度就越高。以10.6 eV 燈的PID 為例，苯對異丁烯的CF 值是0.53，它的檢測靈敏度大概是CF 為9.9 的乙烯的18倍。通常情況下，PID 可以很好地測定CF為10 以下的各種物質，而CF 越大，對該氣體的檢測精度越差。

中恒安公司的HA-VOCS3000A，HA-VOCS3000B和HYS1000便攜式VOC氣體檢測儀都是PID原理的儀表，可通過儀表內置氣體庫方便調出對應被檢氣體，而不用現場查詢，輸入對應的CF值，操作更加簡便。
